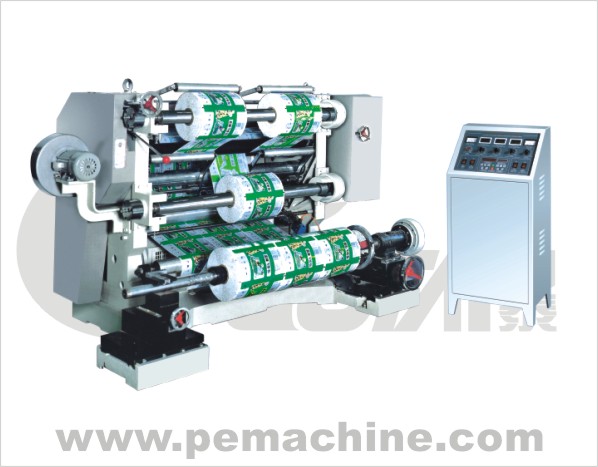

产品原理图：
用途：
用途：该机适用于PVC、BOPP、CPP、BOPET等各种卷状基材的纵向分切
主要技术参数：
| 机型 |
Type |
LFQ-A |
|
| 分切材料厚度 |
Material thickness range |
12～120μm |
|
| 放卷基材最大宽度 |
Max.Unwinding Roll Width Range |
500～2580mm |
|
| 放卷最大直径 |
Max.Unwinding Roll Diameter |
ф1000mm |
|
| 分切宽度范围 |
Width range of rewinded roll |
300～2550mm |
|
| 收卷最大直径 |
Max.Rewinding Diameter |
ф600mm |
|
| 基材卷芯直径 |
Core internal Dia. |
ф76mm或ф152mm |
|
| 最高分切速度 |
Max.Slitting Speed |
500m/min(实际速度由材料类别及卷芯质量决定) |
| ( variable according to material and paper core quality.) |
|
| 最高机械速度 |
Max.mechanical speed |
600 m/min |
|
| 机器总功率 |
Total power |
16Kw |
|
| 机器重量 |
Weight |
约13500Kg |
|
| 外形尺寸 |
Overal Dimension |
L5500×W4500×H2500mm |
| 机器外型、技术参数性能及特点如有更改，恕不另行通知。
性能及特点：
1、本机采用德国西门子 PLC集中通讯控制和人机界面系统，根据生产工艺要求，实时输入或调整参数并监控设备状态，系统具有启动缓 冲、停车防松、计米定长等功能和详细的自诊断功能，操作和维护简便。
2、平移式收卷：在收卷过程中，随着收卷直径的增大，收卷工作站自动沿水平方向向外平移，确保了在整个收卷过程中收卷的几何参数 的稳定，从而实现高品质的分切与收卷。
3、牵引及收卷卷取均采用西门子伺服系统进行控制及驱动，PLC根据工艺要求和设定张力及锥度、实时的收卷直径、分切速度及分切宽度自动控制收卷张力。
4、无轴中心卷取方式，多工位收卷（4工位，内外侧各2工位），各收卷工位均有单独的驱动和张力控制系统，每个收卷单元都有可独立操作的压辊系统。
5、相邻工位的收卷电机可串联驱动，实现卷取大卷径、宽幅的材料。
6、原材料的装卸采用气顶式无轴装夹和液压升降的结构，装卸方便快捷。
7、放卷张力控制采用日本三菱全自动张力控制系统,使放卷张力保持恒定不变,可按工艺要求锥度控制。纠偏采用美国自动纠偏系统，保证基材走料位置正确。 |
