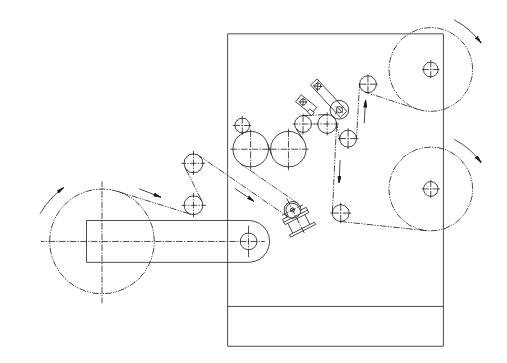

产品原理图：
用途：
该机适用于BOPP、PET、PVC、PE、铝箔、纸张等各种卷状材料的分条、在生产过程中根据不同需要对材料进行切边、分切等。
主要技术参数：
|
| 机型 |
GFQ-1300B |
|
| 分切材料厚度 |
0.012-0.15mm |
|
| 放卷基材最大宽度 |
1300mm |
|
| 放卷最大直径 |
ф700mm |
|
| 放卷宽度范围 |
50-700mm |
|
| 收卷最大直径 |
ф480mm |
| 基材卷芯直径 |
ф76mm/ф152mm |
|
| 最高机械速度 |
400m/min |
|
| 最高分切速度 |
350m/min |
|
| 机器总功率 |
12kw |
|
| 机器重量 |
3600kg |
|
| 外形尺寸 |
L2000×W3200×H1700mm |
| 机器外型、技术参数性能及特点如有更改，恕不另行通知。
性能及特点：
1、 本机的电气控制系统由PLC集中控制，根据分切工艺要求，由触摸屏设置分切参数，液晶屏显示控制工作状态，控制系统具有启动缓冲、停车 防松、计米定长等功能，操作十分简便。
2、 放卷张力控制采用全自动张力控制系统，使放卷张力保持恒定不变，也可据工艺要求实现锥度控制。纠偏采用日本三桥LPC光电自动纠偏系统，可自动“跟边”或“跟线”，保证基材走料位置正确。
3、 原料装卸采用气顶式无轴装夹和液压升降结构。
4、 主牵引及收卷分别由两台具有矢量控制变频驱动。收卷张力由PLC根据分切工艺要求设定的参数和收卷直径的变化，按数字化锥度方式自动控制。
5、 收卷轴为滑差式分张力气胀收卷轴，滑差力自动控制，适应厚度不均匀的材料进行多盘卷的分切。
|
